1. Як на схемах позначають гальванічний елемент?
Гальванічний елемент позначають двома паралельними вертикальними лініями різної довжини з «–» і «+», тобто це варіант б.
2. Чи є серед поданих нижче умовних позначень позначення електричного дзвінка?
Ні, серед поданих позначень немає дзвінка: зображені резистор, лампа і гальванічний елемент.
3. Яка схема відповідає умовам найпростішого електричного кола?
Найпростішому електричному колу (джерело струму, споживач, ключ і провідники) відповідає схема в.
Перевірте себе
1. Укажіть умову, необхідну для одержання електричного струму в електричному колі від справного гальванічного елемента або акумулятора.
Для того, щоб у колі проходив електричний струм, електричне коло має бути замкнутим.
2. Виникла необхідність змінити напрям струму в лампочці (мал. 22.3). Що для цього треба зробити?
Щоб змінити напрям струму, потрібно поміняти місцями полюси джерела струму, тобто під’єднати його навпаки.

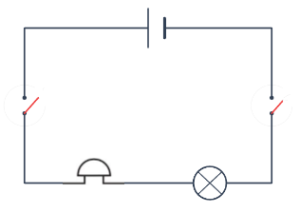

3. Електричне коло складається з батареї гальванічних елементів, лампи, дзвінка та двох ключів. Якщо хоча б один ключ розімкнений, лампа не світить і дзвінок не дзвенить. Накресліть схему кола, що відповідає цим умовам.
Для виконання цієї умови всі елементи — батарея, лампа, дзвінок і два ключі — повинні бути з’єднані послідовно, один за одним в одне замкнене коло.
